Zaginarki

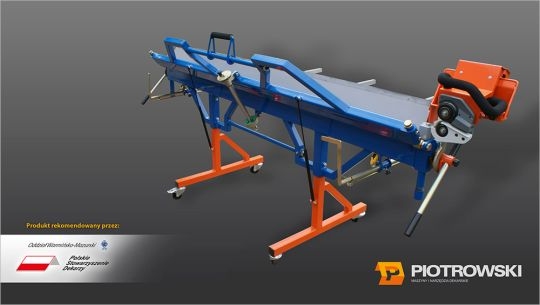

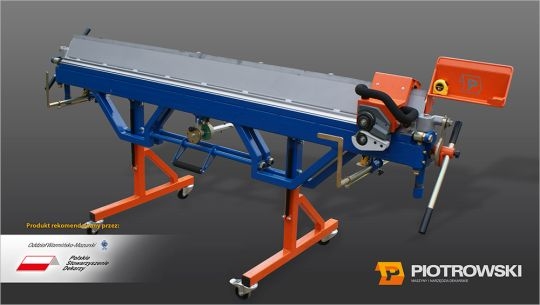

Seria maszyny standard plus 2300 / 1.2

Dane techniczne

długość pola roboczego - 2300 mm                waga - 250                 stalowa - 1.2
długość całkowita - 2500 mm        k  ąt gięcia - 170 stopni                aluminiowa - 1.5 mm
szerokość - 600 mm     prześwit między belkami przy otwartej maszynie - 100 mm               nierdzewna - 0.8 mm
wysokość - 1230 mm grubość elementu gnącego - 15 mm             miedziana - 1.5 mm



Wykonana z profili zamkniętych.

Nowoczesna konstrukcja zapewnijąca wysoka kulturę pracy.



Nieograniczone możliwości maszyny zapewniają wysoki profesjonalizm w trakcie wykonywania prac dekarskich . Bardzo sztywna konstrukcja maszyny gwarantuje dokładność i wysokie standardy pracy. Wykonanie maszyny wedle wszystkich norm i standardów. Malowanie proszkowe najlepsza forma zabezpieczenia antykorozyjnego dzięki wypalania farny w wysokiej temperaturze.
Piaskowanie nowoczesny system oczyszczania detali przed malowanie.
Galwanizacja elementów ruchomych Nanoszenie metoda elektrolizy bardzo cienkiej warstwy metalu jako powłoki wykańczającej .

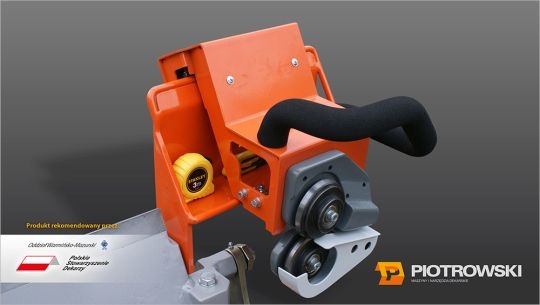

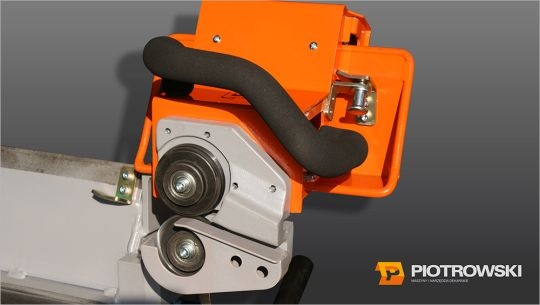

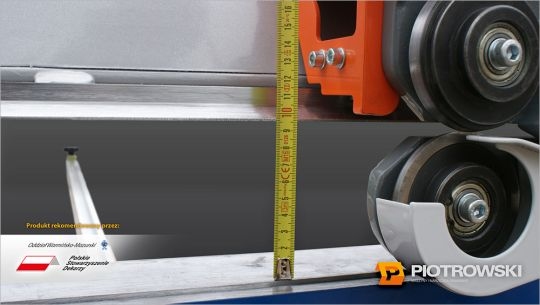

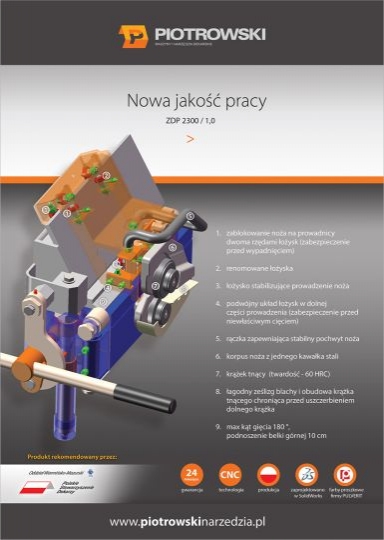

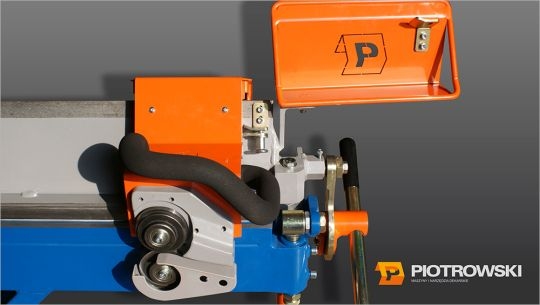

1. Nóż krążkowy - Najlepszy na rynku. Zablokowany podwójnymi łożyskami na prowadnicy. Dzięki temu nie wypada z prowadnicy. Dwa łożyska prowadzące stabilizują prowadzenie układu tnącego .Wszystkie łożyska w pełnej regulacji dodatkowo zabezpieczone . Bardzo sztywna konstrukcja noża dzięki nowoczesnym projektowaniu i idelanym wykonaniu na maszynach CNC . Twardość krążków tnących 60 HRS gwarantuję długo prace bez ostrzenia

2. Stół tylny z podziałką pozwala na położenie na nim arkusza blachy i swobodne przemieszczanie przy dalszej obróbce. Wyposażony w zderzaki z podziałkami pozwalające na cięcie i gięcie w produkcji seryjnej.

3. Zderzaki przednie - konstrukcja zderzaków pozwala na szybkie ustawienie zderzaków do pocięcia arkusza blachy w pasy przy dużej powtarzalności cięcia. Możliwość szybkiego obrócenia i wsunięcia pod maszynę oraz szybkiego powrotu do ostatniego wymiaru.

4. Listwa opadowa – zabezpiecza odcięte pasy blachy przed spadaniem na podest i nogi pracownika.

5. Koła jezdne (cztery koła z blokadą)- wytrzymały układ jezdny pozwala na szybkie i bezpieczne przemieszczanie zaginarki.

6. System regulacji docisku - w standardowym zestawie znajduje się system regulacji docisku blach co umożliwia dobranie mocy docisku zaginarki do grubości dociskanej blachy

7. Kątomierz wskazujący kąt zaginania blachy

8. Przystawkę do noża tnącego. Likwiduje zdejmowanie noża z maszyn co znacznie obniża czas pracy i podnosi efektywność

9. Magnesy podtrzymujące blachę. Dają możliwość samodzielnej pracy na maszynie bardzo dobrze trzymają blachę w trakcie mierzenia jak i pomiaru z drugiej strony maszyny .

10. Poczwórny ogranicznik Kąta gięcia. Daje możliwość ustawienia kata gięcia na cztery powtarzalne kąty gięcia do wyboru

12. Miarki do zderzaków przednich. Likwidują rużnice wymiaru między nożem a maszyną . pokazując realny wymiar cięcia na maszynie

13 Siłowniki do belki gnącej . Znacznie ułatwiają prace przy gięciu maszyny Siła 350 nutonów zapewnia  pułatomatyczną funkcję



Galeria zdjęć

Model i długość robocza Stal (Fe) Aluminium miękkie (AL) Miedź (Cu) INOX kwasoodporna Tytan-Cynk (T)
ZRS - 1550 MAX gr gięcia 1,50 2,00 2,00 1,00 1,00
ZRS - 2300 1,2 2,0 2,0 0,80 0,80
ZRS - 2450 1,0 1,50 1,50 0,80 0,80
ZRS - 2800 0,80 1,50 1,50 0,65 0,80
ZRS - 3300 0,70 1,50 1,50 0,65 0,70
